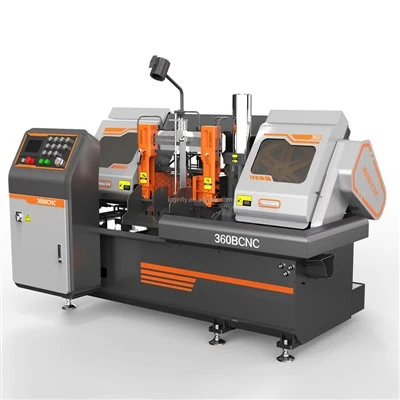

آلة قطع المنشار الشريطي الأوتوماتيكية
آلة القطع بالمنشار الشريطي الأوتوماتيكية عبارة عن نظام نشر يتم التحكم فيه بواسطة PLC، وهو مصمم للقطع التلقائي للقضبان المعدنية، والأنابيب، والمقاطع الجانبية، والمواد الصلبة. فهو يجمع بين التثبيت الهيدروليكي، والتغذية الأوتوماتيكية، والتحكم في سرعة الشفرة المتغيرة لإنتاج الدفعات في معالجة المعادن، والتصنيع، والصناعات التحويلية.
ميزات
مقدمة المنتج
آلة القطع بالمنشار الشريطي الأوتوماتيكية عبارة عن نظام نشر يتم التحكم فيه بواسطة PLC، وهو مصمم للقطع التلقائي للقضبان المعدنية، والأنابيب، والمقاطع الجانبية، والمواد الصلبة. فهو يجمع بين التثبيت الهيدروليكي، والتغذية الأوتوماتيكية، والتحكم في سرعة الشفرة المتغيرة لإنتاج الدفعات في معالجة المعادن، والتصنيع، والصناعات التحويلية.
قدرات القطع الرئيسية
قطع الحزمة
يتعامل مع المواد المجمعة ذات القطر الصغير-لزيادة الإنتاجية.
تغذية الطول التلقائي
ينفذ دورات قطع متكررة بأطوال تغذية قابلة للبرمجة.
متغيرة-سرعة النشر
يضبط سرعة الشفرة لتناسب المواد المختلفة.
إعداد فارغ الدقة
يتم إنتاج قطع عمل مقطوعة-إلى-الطول لعمليات المعالجة اللاحقة.
المواد وقطع العمل النموذجية
| مواد | الكربون الصلب |
| سبائك الصلب | |
| الفولاذ المقاوم للصدأ | |
| أداة الصلب | |
| تحمل الصلب | |
| سبائك الألومنيوم | |
| النحاس | |
| نحاس | |
| قطع العمل | الحانات المستديرة |
| الحانات المربعة | |
| قضبان مستطيلة | |
| أنابيب الصلب | |
| أنابيب | |
| الملامح الهيكلية | |
| الفراغات مزورة | |
| تصنيع المواد المخزون |
مزايا الأداء
نظام التغذية التلقائي يقلل من المناولة اليدوية أثناء إنتاج الدُفعات.
يوفر التثبيت الهيدروليكي وضعًا مستقرًا للمواد طوال دورة القطع.
يساعد التحكم المتغير في سرعة الشفرة على تحسين أداء القطع للمواد المختلفة.
تعمل واجهة PLC + Touch Screen على تبسيط إعداد المعلمات وإدارة التشغيل.
دقة التغذية ±0.2 مم تدعم التحكم المتسق في طول القطع.
المعلمات التقنية
|
المعلمة |
مواصفة |
|
قدرة القطع (دائرية) |
300 ملم |
|
قدرة القطع (مربع) |
300 × 300 ملم |
|
حجم الشفرة |
3500 × 27 × 0.9 ملم |
|
سرعة الشفرة |
20-80 م/دقيقة (متغير) |
|
قوة المحرك الرئيسي |
3.0 كيلو واط |
|
قوة المحرك الهيدروليكي |
0.75 كيلو واط |
|
قوة مضخة التبريد |
0.04 كيلو واط |
|
نوع لقط |
هيدروليكي |
|
نظام التحكم |
PLC + شاشة تعمل باللمس |
|
دقة طول التغذية |
± 0.2 ملم |
|
وزن الآلة |
حوالي. 1200 كجم |
|
أبعاد الآلة |
2000 × 1800 × 1500 ملم |
تطبيقات الصناعة
مراكز الخدمة المعدنية
قطع المواد الخام إلى أطوال جاهزة للإنتاج-.
محلات الآلات
قم بإعداد مخزون القضبان والفراغات لعمليات التصنيع باستخدام الحاسب الآلي.
تصنيع السيارات
قطع الأعمدة والقضبان والمكونات الهيكلية لمزيد من المعالجة.
معدات البناء
معالجة المواد الفولاذية شديدة التحمل-المستخدمة في تصنيع الآلات.
تصنيع الصلب
قم بتنفيذ عمليات القطع -إلى-الطول للتركيبات والهياكل الملحومة.
تصنيع المعدات الصناعية
إنتاج الفراغات المادية للمضخات والصمامات والمكونات الميكانيكية.
خيارات التخصيص
- ترقيات قدرة القطع
- ناقل الرقائق الأوتوماتيكي
- نظام تحميل المواد بالطاقة
- تركيبات قطع الحزمة
- مؤشر خط القطع بالليزر
- شد الشفرة الهيدروليكية
- نظام التغذية المؤازرة
- الكشف التلقائي عن كسر الشفرة
- نظام تزييت الضباب
- طاولات رول للتحميل والتفريغ
- طاولات رول للتحميل والتفريغ
- تخصيص تكوين الجهد والطاقة
- تكوين كهربائي متوافق مع CE-
- واجهة HMI متعددة-اللغات
